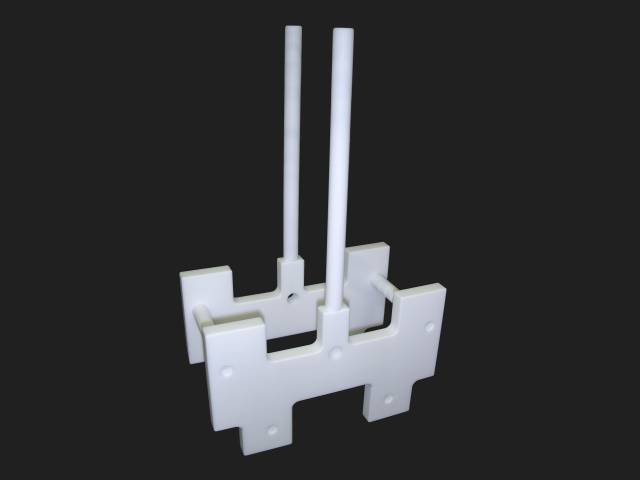

フッ素樹脂 ウェハキャリア縦型 WJ-V

シリコンウェハ(SEMI/JEITA規格)の各種サイズに適合するフッ素樹脂製のウェハキャリアです。耐薬品性に優れる材質のため、酸・アルカリなどさまざまな薬液での洗浄作業に使用いただけます。

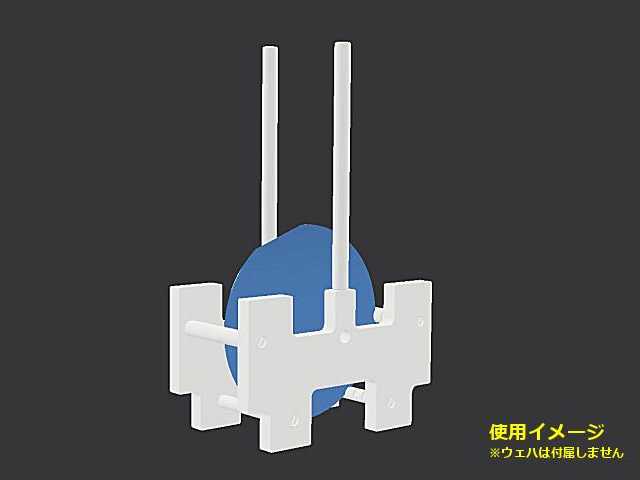

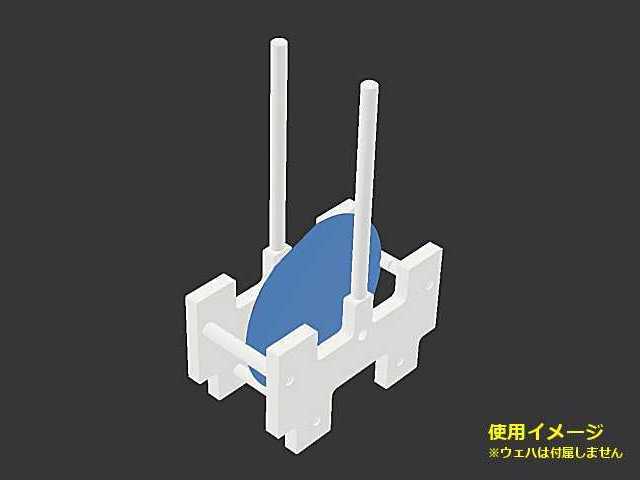

対象基板の設置方向は垂直となります。

標準仕様以外のサイズ・ワーク数・持ち手長の仕様変更、お手持ちの洗浄容器の寸法に合わせた特注仕様にも対応いたします。

主な仕様一覧

型番 WJ-V205-150 WJ-V305-150 WJ-V405-150 WJ-V605-150 WJ-V805-150
適用サイズinch 2 3 4 6 8
セット数 5枚
セット方向 垂直
材質 フッ素樹脂(PTFE)
外形寸法mm W 65 98 125 180 230
D 47 92 92 96 96
H 33 55 65 110 145
持ち手長 mm 150
寸法図ダウンロード 外形図V205.pdf 外形図V305.pdf 外形図V405.pdf 外形図V605.pdf 外形図V805.pdf
型番 WJ-V210-150 WJ-V310-150 WJ-V410-150 WJ-V610-150 WJ-V810-150
適用サイズinch 2 3 4 6 8
セット数 10枚
セット方向 垂直
材質 フッ素樹脂(PTFE)
外形寸法mm W 65 98 125 180 230
D 72 142 142 146 146
H 33 55 65 110 145
持ち手長 mm 150
寸法図ダウンロード 外形図V210.pdf 外形図V310.pdf 外形図V410.pdf 外形図V610.pdf 外形図V810.pdf
注文型式指定
縦型寸法図
